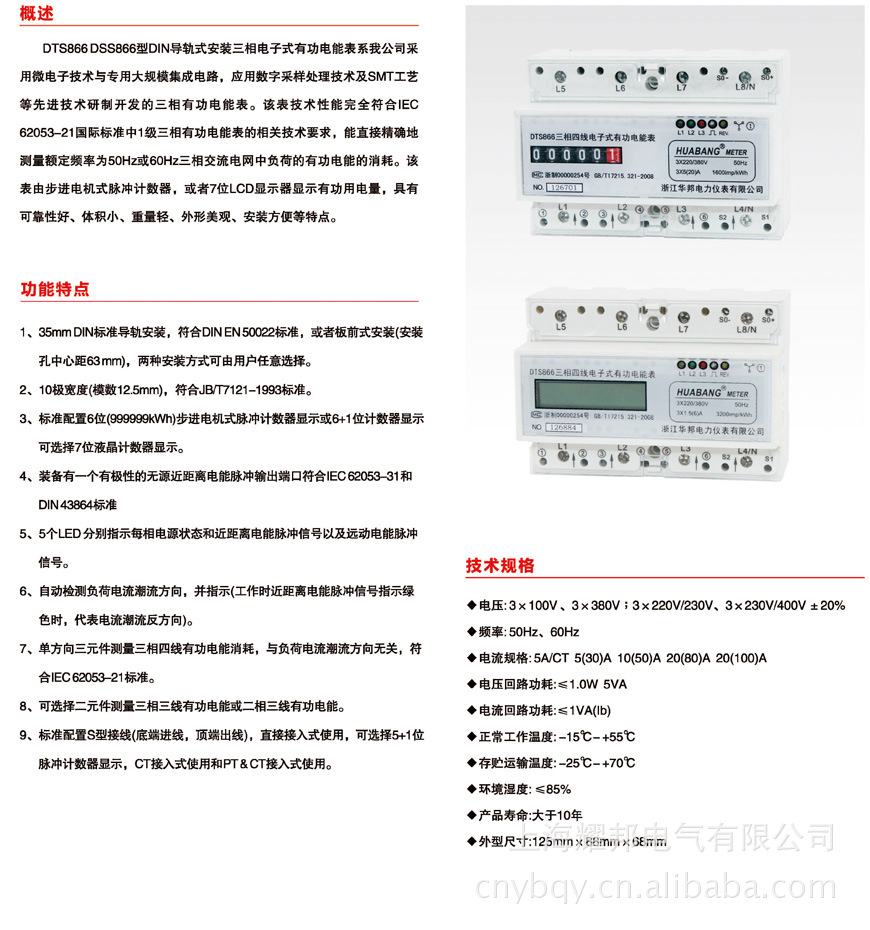

概述

DTS866/DSS866型DIN導軌式安裝三相電子式有功電能表系我公司采用微電子技術與專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的三相有功電能表。該表技術性能完全符合IEC62053-21國際標準中1級三相有功電能表的相關技術要求，能直接精確地測量額定頻率為50Hz或60Hz三相交流電網中負荷的有功電能的消耗。該表由步進電機式脈沖計數器，或者7位LCD顯示器顯示有功用電量，具有可靠性好、體積小、重量輕、外形美觀、安裝方便等特點。

功能特點

1、35mm DIN標準導軌安裝，符合DIN EN 50022標準，或者板前式安裝（安裝孔中心距63 mm），兩種安裝方式可由用戶任意選擇。

2、10極寬度（模數12.5mm），符合JB/T7121-1993標準。

3、標準配置6位（999999kWh）步進電機式脈沖計數器顯示，可選擇7位液晶計數器顯示。

4、裝備有一個有極性的無源近距離電能脈沖輸出端口符合IEC62053-31和DIN 43864標準

5、5個LED分別指示每相電源狀態和近距離電能脈沖信號以及遠動電能脈沖信號。

6、自動檢測負荷電流潮流方向，并指示（工作時近距離電能脈沖信號指示綠色時，代表電流潮流反方向）。

7、單方向三元件測量三相四線有功電能消耗，與負荷電流潮流方向無關，符合IEC62053-21標準。

8、可選擇二元件測量三相三線有功電能或二相三線有功電能。

9、標準配置S型接線（底端進線，頂端出線），直接接入式使用，可選擇5+1位脈沖計數器顯示，CT接入式使用和PT&CT接入式使用。

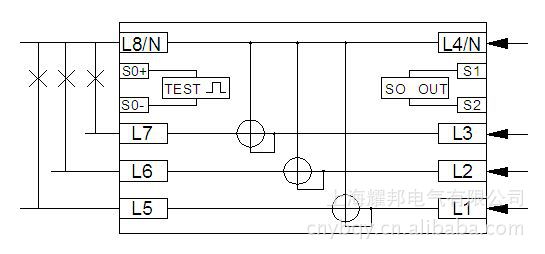

10、三相四線導軌式電能表接線圖如下：

技術規格

電壓：3*100V、3*380V；3*220V/230V、3*230V/400V±20%

頻率：50Hz、60Hz

電流規格：5A/CT、5(30)A、10(50)A、20(80)A、30(100)A

電壓回路功耗：≤1.0W，5VA

電流回路功耗：≤1VA(Ib)

正常工作溫度：-15℃~+55℃

存貯運輸溫度：-25℃~70℃

環境濕度：≤85%

產品壽命：大于10年

外型尺寸：125mm*88mm*68mm
